一、產品簡介

三相電流變送器，通過專用電量芯片采樣，MCU數字化處理，真有效值算法，高精度的測量三相電流(可選第4路電流測量，用來測量中線電流或漏電流)隔離轉換成線性直流標準模擬信號輸出或RS485數字通信接口輸出。模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等變送輸出；RS-485數字通訊接口，采用國際標準Modbus-rtu通訊協議，可與各種PLC、HMI、組態軟件實現組網。

二、主要技術指標

圖片關鍵詞

三、用戶選型

3.1儀表外形尺寸

35mm標準導軌安裝或螺絲固定安裝。

圖片關鍵詞

3.2命名方式

HY194-BS4I①-②-③： ①、3：A，B，C三路電流測量；4：A，B，C，N四路電流測量；②、D:模擬量變送輸出；③、R:RS485數字接口。

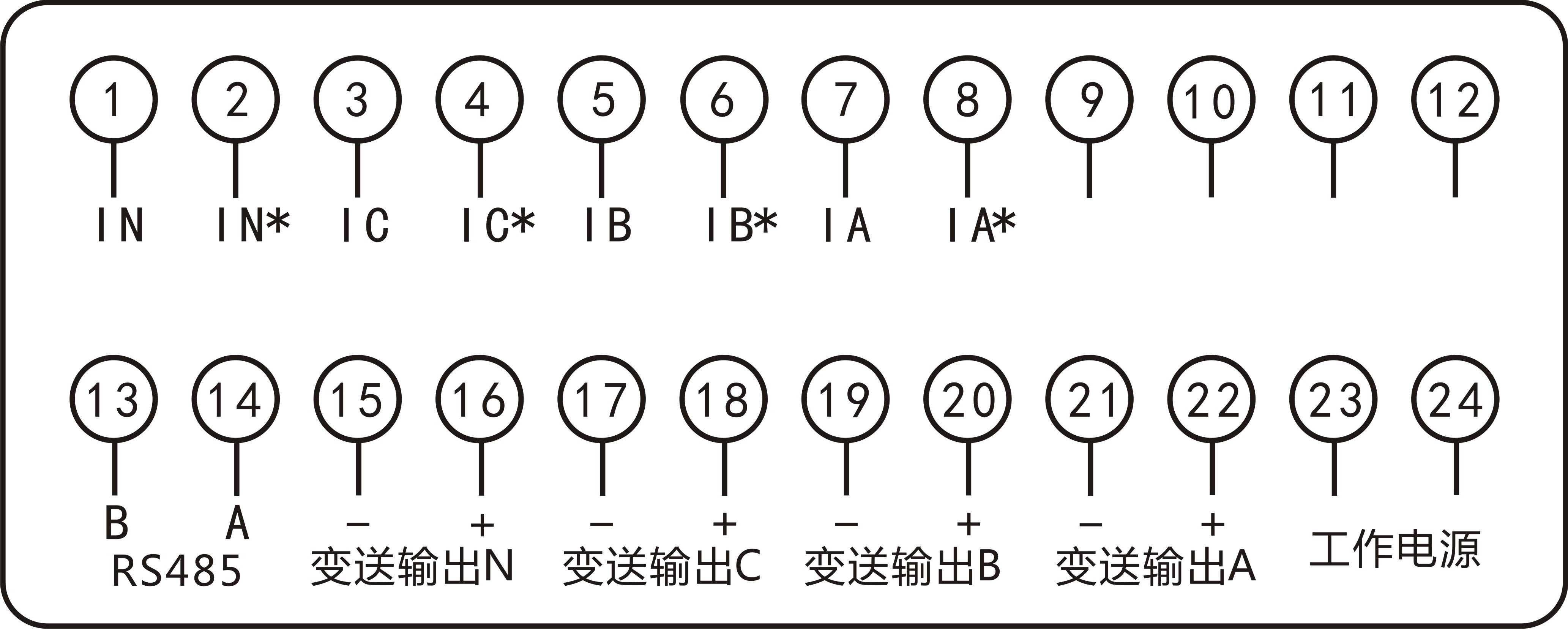

四、功能模塊

4.1 模擬量變送輸出

模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，每路測量電流對應一路模擬量變送輸出，廣泛用于PLC、DCS等數據采集。精度0.5%；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。

4.2 RS485通訊

4.2.1 通信協議

(1) RS485通訊接口，異步半雙工模式。

(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3) 數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位。

國際標準Modbus-rtu協議，儀表地址：1~247可設；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同；10H寫命令。通信參數通過上位機軟件設置或顯示面板設置。

報文格式說明：

命令04H(或03H)：讀命令

主機請求：地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應： 地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

1byte + 1byte + 1byte + nbyte + 2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

4.2.2 通信報文舉例：

(1) 讀數據寄存器(功能代碼03H/04H)：讀三相電流，A、B、C三相分別為4.500、4.497、4.505，儀表地址為1。

主機讀數據幀(讀二次側整數數據)：

圖片關鍵詞

儀表回應數據幀：

圖片關鍵詞

(2) 讀數據寄存器(功能代碼03H/04H)：讀A、B相電流分別為4.500、4.497，儀表地址為1。

主機讀數據幀(讀一次側float數據)：

圖片關鍵詞

儀表回應數據幀：

圖片關鍵詞

4.2.3 Modbus通信寄存器地址表

圖片關鍵詞

說明：

(1)屬性中，R為只讀，W為只寫，W/R可讀可寫。

(2)電流二次側值=讀出值/1000，一次側值=讀出值×Ct變比/1000。單位為A。

(3)float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。
